Fattore di potenza Cos Phi: perché dovrebbe interessarvi?

I termini "Fattore di potenza" o "Cos Phi" compaiono spesso quando si parla di impianti elettrici, forse anche quando si esaminano le specifiche per la moderna illuminazione a LED. A prima vista, potrebbero sembrare dettagli complessi da lasciare agli ingegneri. Ma ecco una riflessione. Il fattore di potenza Cos Phi non è solo un numero astratto su una scheda tecnica. Influisce in modo significativo sull'effettivo utilizzo dell'elettricità, sia che si tratti di una grande macchina industriale o semplicemente delle luci che illuminano uno spazio di lavoro. Questo articolo illustrerà i fatti in modo chiaro e vi mostrerà perché questo concetto merita davvero attenzione.

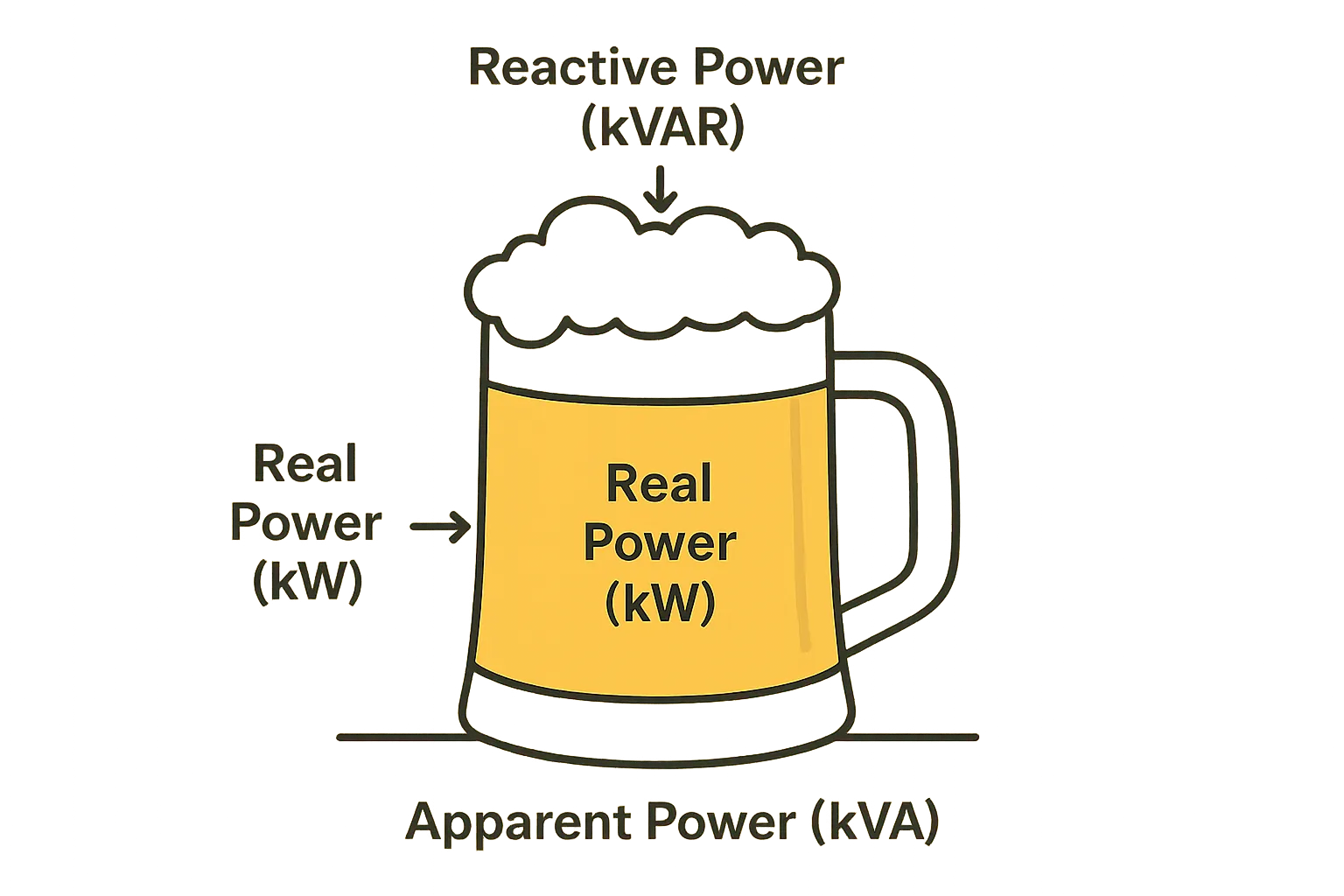

Che cos'è il fattore di potenza?

Quando si parla di elettricità, la "potenza" sembra un'idea semplice. Ma nei sistemi a corrente alternata (AC), che sono quelli utilizzati dalla maggior parte degli edifici e delle apparecchiature, c'è qualcosa di più. È qui che entra in gioco il termine "fattore di potenza". È un modo per misurare l'efficacia dell'utilizzo dell'energia elettrica.

Definizione di potenza elettrica

Iniziamo dalle basi. La potenza elettrica è la velocità con cui l'energia elettrica viene trasferita o utilizzata. Viene misurata in watt (W). Quando una lampadina, un motore o qualsiasi altro dispositivo utilizza l'elettricità per svolgere il proprio lavoro, sta consumando energia. Più energia significa più lavoro svolto in un determinato lasso di tempo, o una luce più luminosa, o un motore più potente.

Il concetto di energia sprecata

Ora, è qui che la questione si fa interessante con l'alimentazione in corrente alternata. Non tutta l'energia elettrica che passa dalle linee di alimentazione a un dispositivo finisce necessariamente per svolgere un lavoro utile. Alcuni dispositivi, in particolare quelli dotati di motori o di alcuni tipi di alimentatori elettronici, assorbono corrente extra che non contribuisce al compito principale. Pensate a questo: potreste pagare per una certa quantità di elettricità che arriva nel vostro edificio, ma non tutta la corrente serve a far svolgere alle vostre apparecchiature ciò che dovrebbero fare. Una parte di essa si muove nel sistema, creando campi o caricando componenti.

Fattore di potenza come indizio di efficienza

Il Fattore di potenza fornisce quindi un numero, solitamente compreso tra 0 e 1, che funge da indizio di questa efficienza. Un Fattore di potenza pari a 1, o "unità", significa che tutta la potenza fornita sta svolgendo un lavoro utile. Questo è lo scenario ideale. Se questo numero si abbassa, significa che una parte maggiore dell'energia non svolge un lavoro diretto e che il sistema è meno efficiente nell'utilizzo dell'elettricità fornita.

Che cos'è il Cos Phi?

Spesso si sente parlare di "Cos Phi" (Coseno di Phi) insieme al Fattore di potenza, a volte addirittura come se fossero la stessa cosa. Sebbene siano strettamente correlati, soprattutto nelle situazioni elettriche più semplici, capire da dove deriva il Cos Phi aiuta a chiarire le cose.

Capire la tensione e la corrente alternata

Nei sistemi CA, sia la tensione che la corrente non sono costanti come in una batteria CC. Cambiano invece continuamente direzione, creando un andamento ondulatorio. Queste onde sono spesso chiamate onde sinusoidali o sinusoidi, per la loro forma regolare.

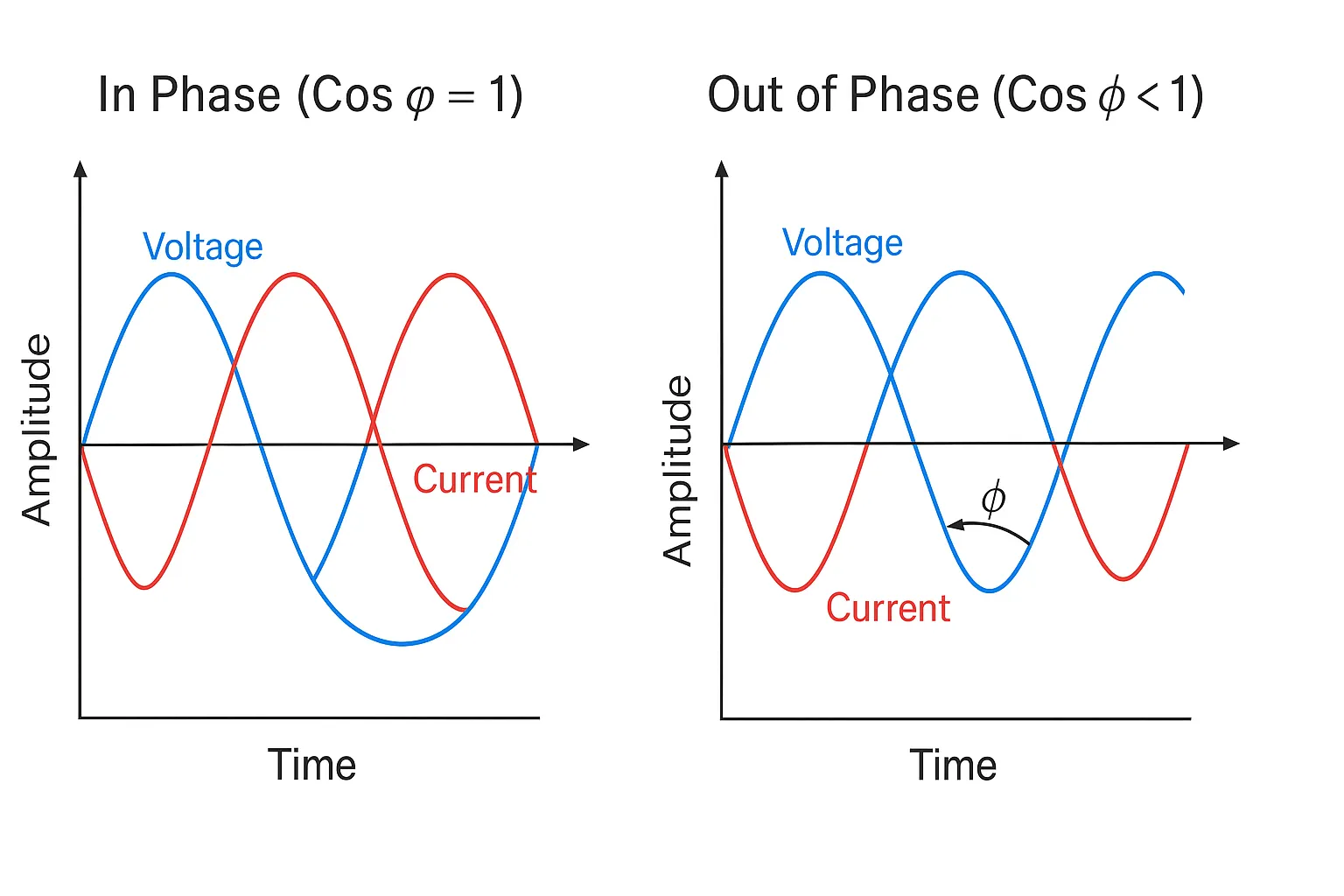

Spiegazione della differenza di fase (Phi φ)

Immaginate ora l'onda di tensione e l'onda di corrente che viaggiano insieme. In uno scenario perfetto con un semplice carico resistivo, come una semplice stufa elettrica, queste due onde si alzano e si abbassano, incrociando lo zero esattamente negli stessi momenti. Sarebbero "in fase".

Tuttavia, con molti tipi di carichi elettrici, l'onda di corrente può essere in ritardo rispetto all'onda di tensione, o a volte precederla. Questa differenza temporale tra i picchi (o i punti corrispondenti) delle onde di tensione e di corrente può essere espressa come un angolo. Questo angolo è noto come angolo di fase ed è rappresentato dalla lettera greca phi (φ).

Cos Phi in carichi elettrici semplici

Per questi carichi elettrici semplici e "lineari", in cui le forme d'onda di corrente e tensione sono ancora onde sinusoidali lisce (solo spostate nel tempo), il Fattore di potenza è effettivamente uguale al coseno dell'angolo di fase φ. Quindi, Cos Phi indica direttamente il Fattore di potenza in questi casi. Questo è il punto di partenza del termine e il motivo per cui viene comunemente associato al Fattore di potenza. Se non c'è differenza di fase (phi = 0 gradi), Cos Phi è 1 e il Fattore di potenza è 1. Quando la differenza di fase aumenta, Cos Phi (e quindi il Fattore di potenza per questi carichi) diminuisce.

Fattore di potenza Cos Phi: il quadro completo

Finora abbiamo parlato di Fattore di potenza soprattutto nel contesto di semplici carichi in corrente alternata, dove Cos Phi racconta l'intera storia. Ma l'elettricità che alimenta il nostro mondo moderno, soprattutto con tutti i dispositivi elettronici che utilizziamo, è spesso più complessa. È qui che dobbiamo esaminare il quadro completo del Fattore di potenza.

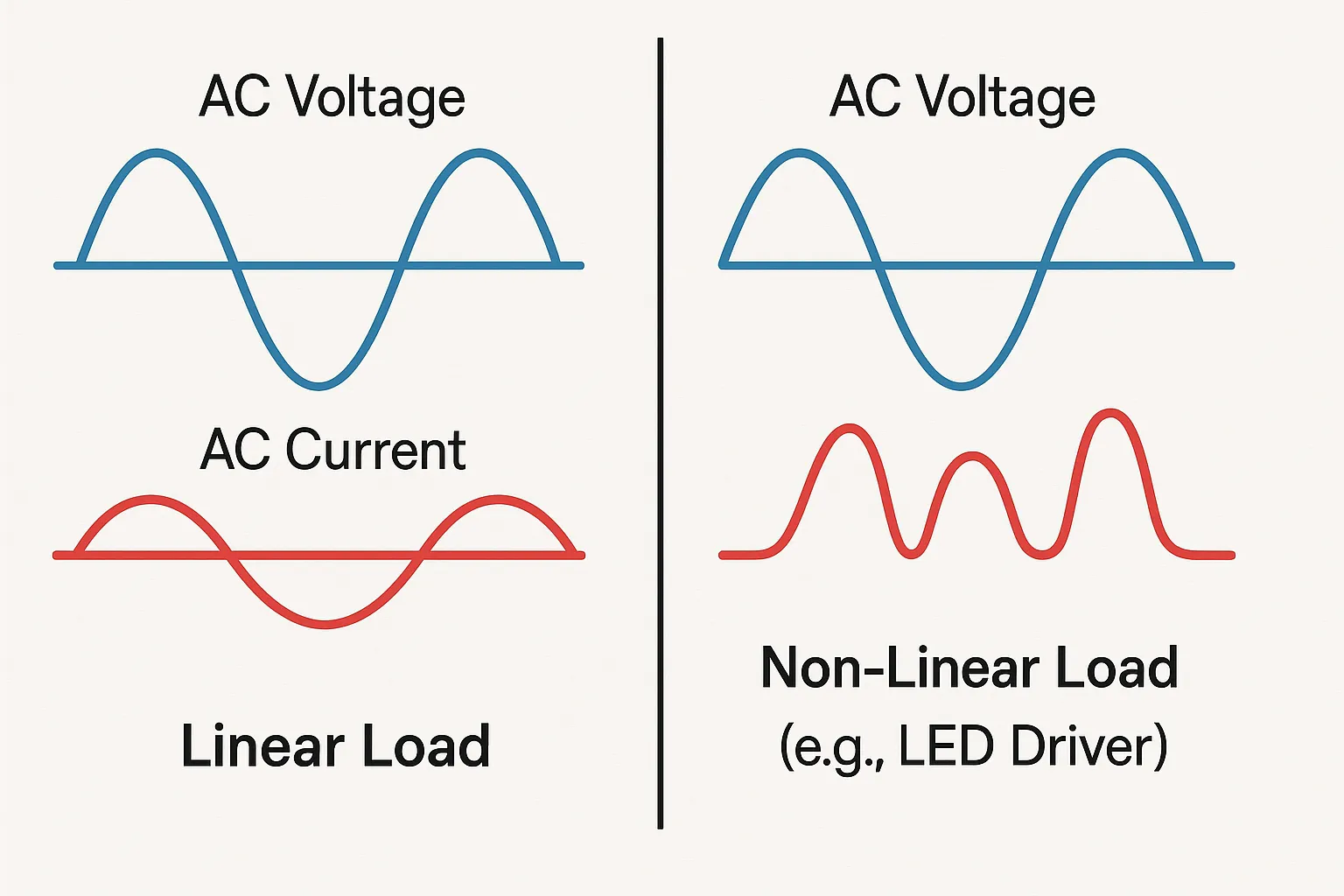

Carichi lineari e non lineari

La prima cosa da capire è la differenza tra carichi elettrici lineari e non lineari.

• Carichi lineari: Si tratta di dispositivi in cui la corrente prelevata dall'alimentazione è direttamente proporzionale alla tensione e la forma d'onda della corrente è un'onda sinusoidale regolare, proprio come la forma d'onda della tensione (anche se potrebbe essere spostata nel tempo, creando una differenza di fase). Si pensi ai semplici riscaldatori resistivi o alle vecchie lampadine a incandescenza.
• Carichi non lineari: Questi dispositivi assorbono la corrente in modo non sinusoidale, ovvero la forma d'onda della corrente è distorta e non segue perfettamente la forma d'onda della tensione. La maggior parte dei dispositivi elettronici moderni rientra in questa categoria. Tra questi vi sono i computer, gli azionamenti dei motori a velocità variabile e, soprattutto, il driver elettronici presenti nella maggior parte delle lampade a LED.

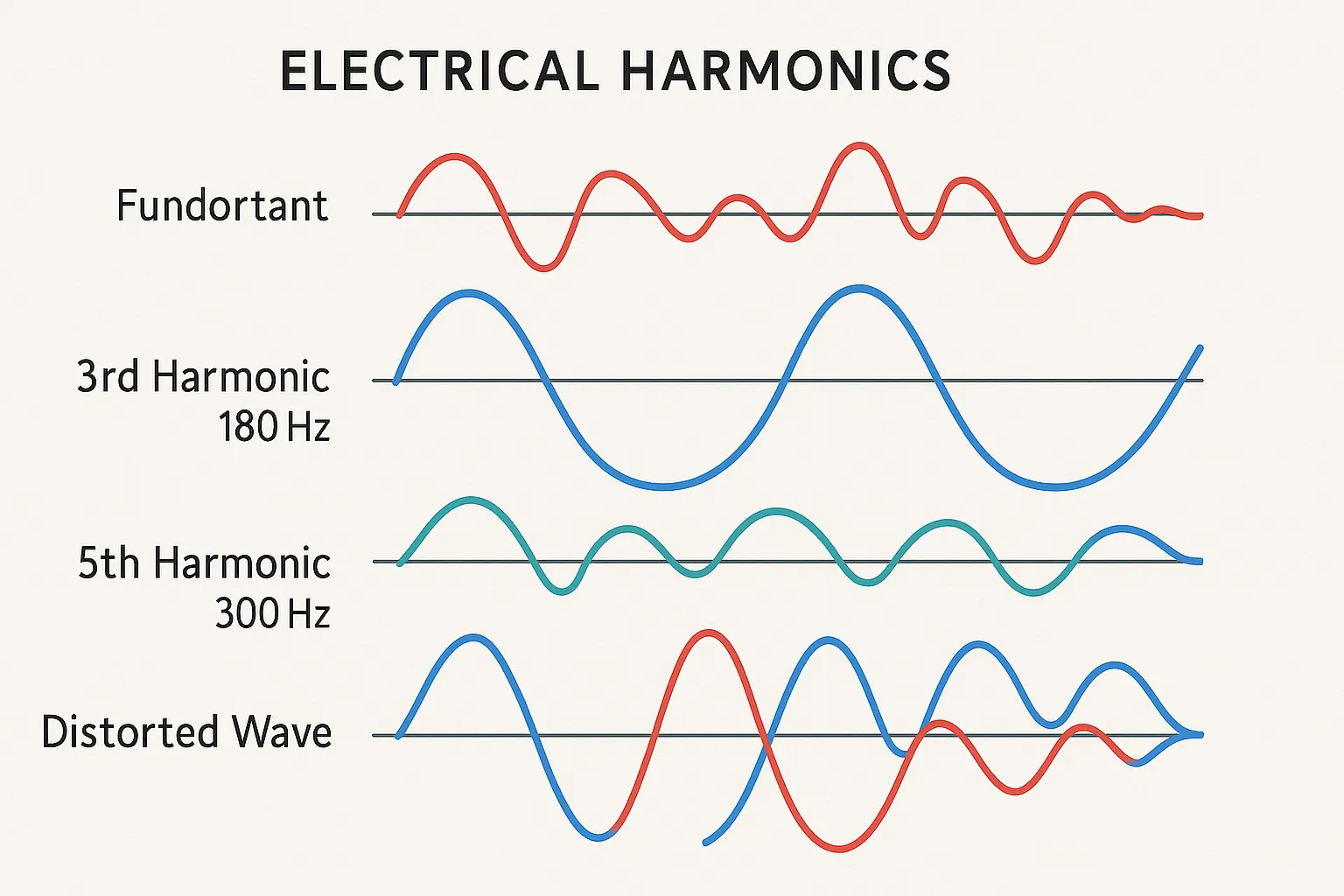

Cosa sono le armoniche elettriche?

Quando un carico non lineare disegna queste forme d'onda di corrente distorte, accade qualcosa di interessante. Dal punto di vista matematico, l'onda distorta può essere vista come composta dalla frequenza fondamentale originale (come 50Hz o 60Hz dalla presa di corrente) più una serie di altre onde a frequenze più alte. Queste onde a frequenza più alta sono multipli della frequenza fondamentale e vengono chiamate armoniche elettriche.

Pensate a uno strumento musicale. Una nota di flauto molto pura potrebbe essere vicina a un'unica frequenza. Ma il suono di una chitarra elettrica distorta ha la nota principale e molti altri sovratoni più acuti che le conferiscono un suono più ruvido. Le armoniche in un sistema elettrico sono un po' come questi overtones indesiderati. Di solito non contribuiscono al lavoro utile del dispositivo, ma influenzano la corrente e la potenza complessiva.

Il vero fattore di potenza e le sue parti

Per i carichi non lineari che creano armoniche, il solo esame del Cos Phi (lo spostamento di fase dell'onda fondamentale) non è sufficiente per conoscere il vero Fattore di potenza. Dobbiamo considerare anche queste armoniche.

• Fattore di potenza di spostamento (DPF): Si tratta essenzialmente del nostro amico Cos Phi. Misura la differenza di fase tra la tensione fondamentale e la corrente fondamentale.
• Distorsione Fattore di potenza: Questo fattore tiene conto della distorsione armonica della forma d'onda della corrente. Maggiore è il numero di armoniche, minore è questo fattore.

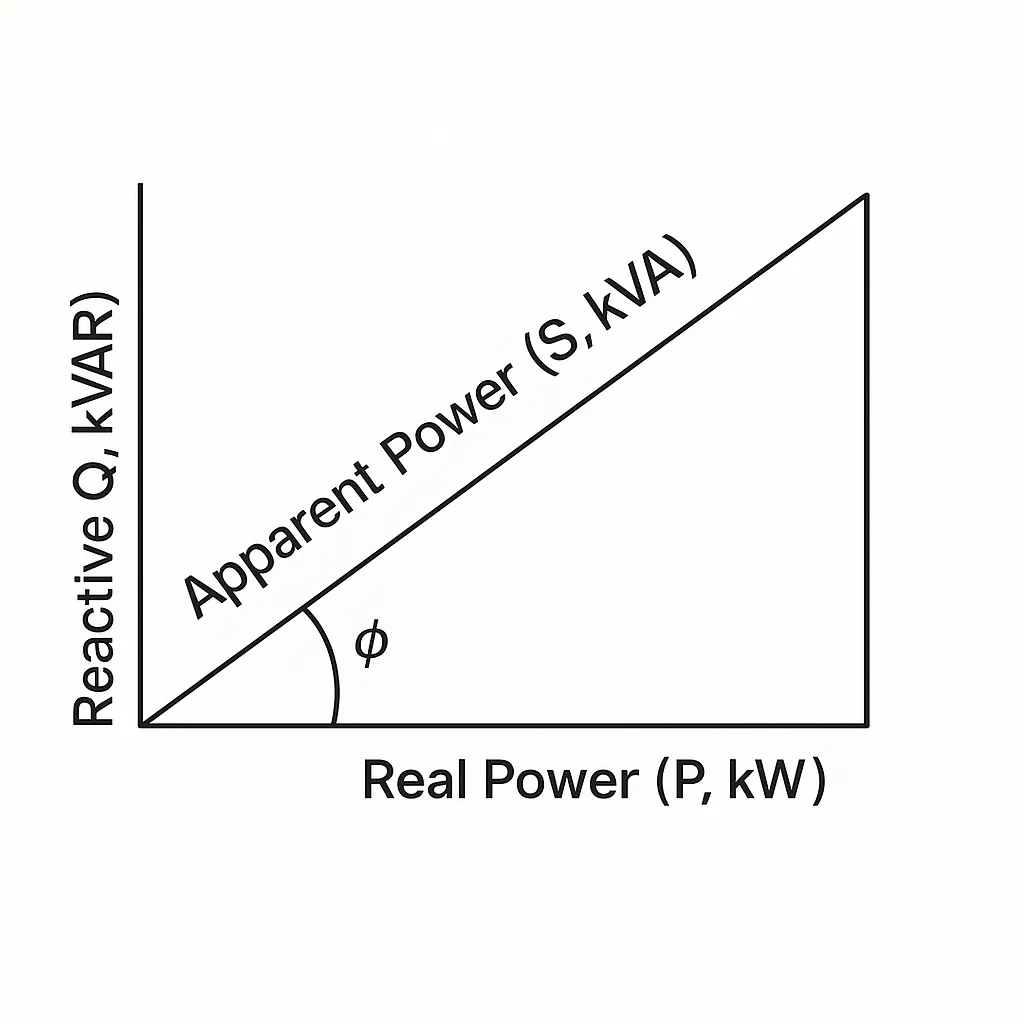

• Fattore di potenza reale (TPF): È la vera misura dell'efficienza di potenza per i carichi non lineari. Si calcola moltiplicando il fattore di potenza di spostamento per il fattore di potenza di distorsione (TPF = DPF × PF di distorsione).

Il vero fattore di potenza fornisce quindi un quadro completo, considerando sia lo sfasamento che la distorsione della forma d'onda.

Perché Cos Phi è ancora importante

Anche se si parla di Fattore di potenza vero e di armoniche, il Cos Phi (o Fattore di potenza di spostamento) è ancora un numero importante.

• Per molti carichi non lineari meno complessi, la distorsione armonica potrebbe essere relativamente piccola, quindi il Cos Phi è ancora un'approssimazione molto vicina al Fattore di potenza reale.

• Spesso è più facile misurare o specificare Cos Phi.

• Molte normative e standard per le apparecchiature possono ancora fare riferimento a un requisito minimo di Cos Phi o Fattore di potenza di spostamento.

  Racconta una parte fondamentale della storia, anche se non è sempre l'intera storia per ogni dispositivo.

Perché è importante un buon fattore di potenza?

Ora entriamo nel vivo della questione, rispondendo direttamente alla domanda del titolo. Perché voi, o chiunque abbia a che fare con sistemi elettrici, dovreste preoccuparvi di avere un buon fattore di potenza? Ci sono diverse ragioni molto pratiche.

Meno sprechi di energia nel cablaggio

Quando un sistema ha un basso Fattore di Potenza, significa che attraverso i cavi e i trasformatori scorre più corrente di quella necessaria per svolgere il lavoro effettivo. Questa corrente extra provoca una maggiore generazione di calore nel cablaggio a causa della resistenza elettrica (gli ingegneri potrebbero parlare di perdite I²R). Questo calore è semplicemente energia sprecata e, in casi estremi, può persino causare il surriscaldamento dei cavi. Un Fattore di potenza più alto significa meno corrente per la stessa quantità di lavoro utile, quindi meno energia viene sprecata come calore nelle tubature del sistema.

Migliore utilizzo della capacità del sistema

I sistemi elettrici, compresi i trasformatori, i quadri e i cablaggi, sono dimensionati per la potenza apparente totale (VA o kVA) che possono gestire, non solo per la potenza reale (Watt). Se l'apparecchiatura ha un basso fattore di potenza, assorbe più potenza apparente per la stessa quantità di lavoro utile. Ciò significa che si sta utilizzando una quantità maggiore della capacità del sistema.

• Con un fattore di potenza elevato, è possibile far funzionare più apparecchiature utili sulla stessa infrastruttura elettrica senza sovraccaricarla.
• In questo modo si può risparmiare sulle nuove installazioni, in quanto potrebbero non essere necessari trasformatori sovradimensionati o cavi più spessi.

Potenziali risparmi sulla bolletta energetica

Per le grandi utenze commerciali e industriali, molte società di servizi non si limitano a fatturare i chilowattora (energia reale) consumati. Possono anche prevedere addebiti basati sul picco di richiesta di kVA, oppure possono penalizzare direttamente i clienti che hanno un basso fattore di potenza.

• Il miglioramento del fattore di potenza in queste situazioni può portare a risparmi diretti e talvolta significativi sulla bolletta elettrica mensile.
• Anche per gli utenti più piccoli, un minore spreco di energia all'interno del cablaggio del proprio edificio contribuisce al risparmio energetico complessivo.

Durata di vita dell'apparecchiatura più lunga

La corrente extra assorbita dai carichi a basso fattore di potenza può sottoporre a maggiori sollecitazioni i componenti elettrici, sia nel sistema di alimentazione che all'interno dell'apparecchiatura stessa. Questo può portare a temperature di esercizio più elevate e potenzialmente a una minore durata di vita di elementi quali trasformatori, motori e persino alimentatori elettronici. Il mantenimento di un buon fattore di potenza può contribuire alla longevità e all'affidabilità dell'intero impianto elettrico.

Vantaggi dei sistemi di illuminazione a LED

Per Sistemi di illuminazione a LEDUn buon fattore di potenza, solitamente ottenuto grazie a driver ben progettati, comporta diversi vantaggi.

• Conducenti più efficienti: Driver LED di qualità I circuiti con correzione del fattore di potenza (PFC) tendono a essere complessivamente più efficienti, il che significa che viene sprecata meno energia all'interno del driver stesso.

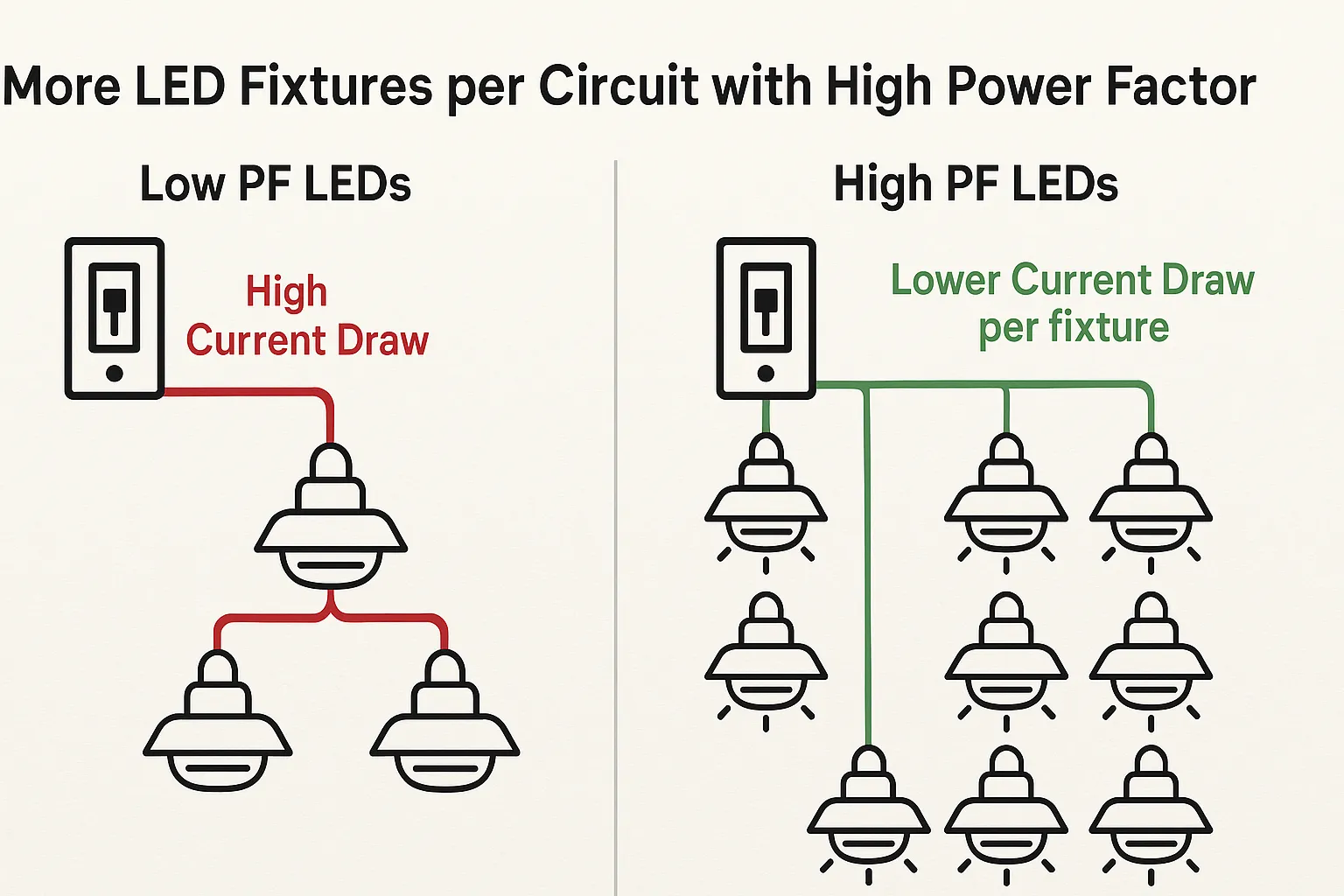

• Più apparecchi per circuito: Si tratta di un aspetto importante per gli appaltatori. Gli apparecchi LED con un elevato fattore di potenza assorbono meno corrente a parità di potenza luminosa. Ciò consente di installare in sicurezza più apparecchi su un singolo circuito elettrico senza sovraccaricare l'interruttore.
• Stabilità del sistema: Nelle installazioni di grandi dimensioni con centinaia o migliaia di apparecchi LED, un buon fattore di potenza in tutte le unità contribuisce a mantenere una migliore qualità e stabilità dell'alimentazione per l'intero sistema elettrico.
• Rispetto degli standard: Molti marchi di qualità e programmi di efficienza energetica (come il DLC per l'illuminazione commerciale in Nord America) richiedono che i prodotti LED soddisfino livelli minimi di fattore di potenza.

Cosa rende il fattore di potenza buono o cattivo?

Abbiamo parlato dell'importanza di un buon fattore di potenza, ma cosa significano in realtà questi numeri? Come si fa a sapere se un valore di Fattore di potenza è buono, accettabile o preoccupante?

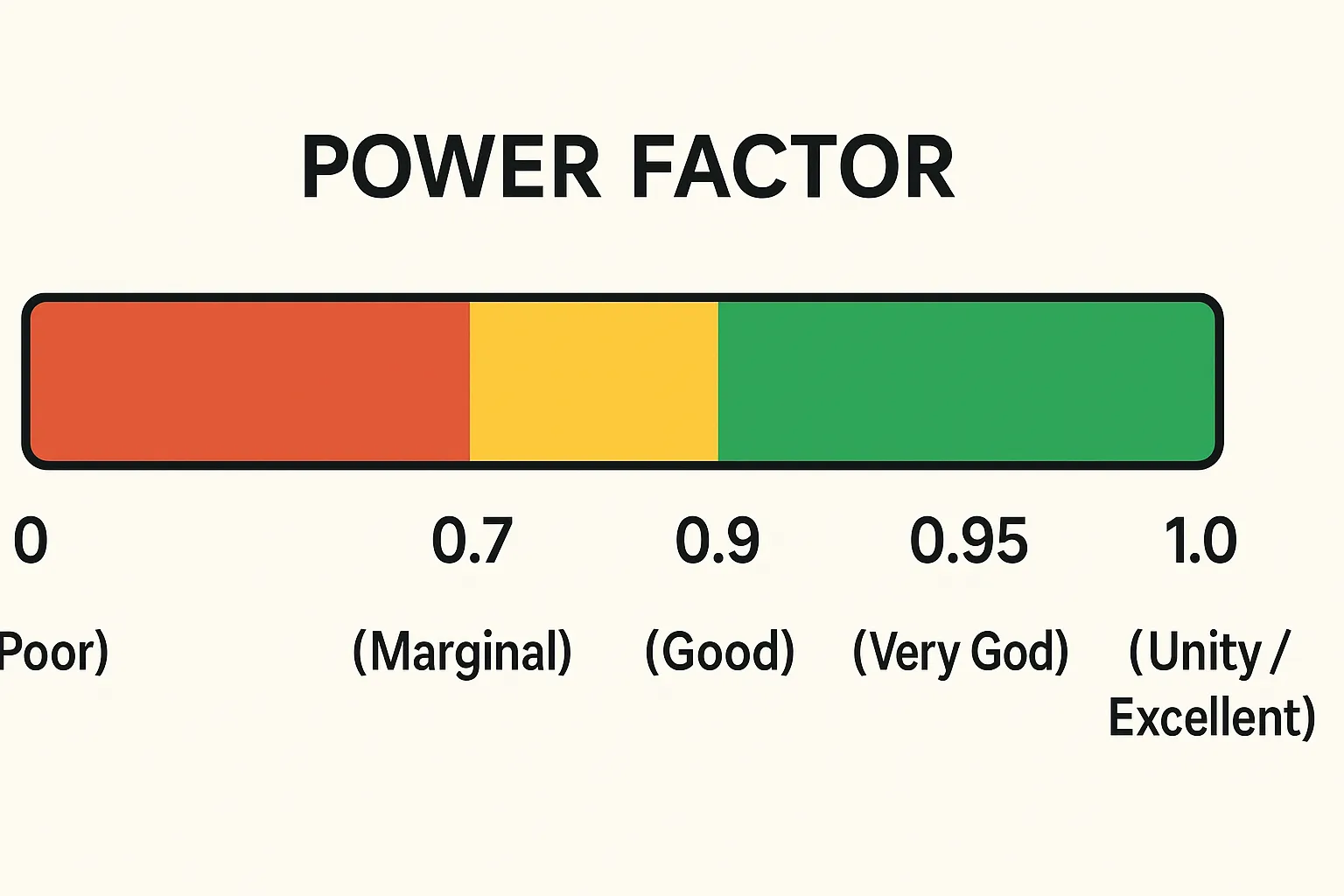

La scala del fattore di potenza (da 0 a 1) spiegata

Il fattore di potenza è espresso da un numero compreso tra 0 e 1.

• 1.0 (Unità): Questo è il fattore di potenza perfetto. Significa che tutta l'energia fornita viene utilizzata per svolgere un lavoro utile. I carichi puramente resistivi, come i semplici riscaldatori elettrici o le vecchie lampadine a incandescenza, hanno un Fattore di potenza molto vicino a 1,0.
• Al di sotto di 1,0: Qualsiasi valore inferiore a 1,0 significa che una parte della potenza è reattiva o, nel caso di carichi non lineari, distorta. Più il numero si allontana da 1,0, meno efficiente è l'utilizzo della potenza fornita.
• Si possono anche sentire termini come Fattore di potenza "in ritardo" (comune con carichi induttivi come i motori) o Fattore di potenza "in anticipo" (comune con carichi capacitivi). Questo si riferisce al fatto che la forma d'onda della corrente sia in ritardo o in anticipo rispetto alla forma d'onda della tensione.

Valori tipici nelle apparecchiature

I diversi tipi di apparecchiature elettriche presentano naturalmente un'ampia gamma di caratteristiche del fattore di potenza. Alcune sono intrinsecamente efficienti nel modo in cui assorbono l'energia, mentre altre, soprattutto quelle di vecchia concezione o quelle che non dispongono di una moderna correzione di potenza, possono essere piuttosto scarse. La tabella seguente fornisce un'idea generale di ciò che si può incontrare.

Come si può vedere dalla tabella, apparecchi LED moderni e di qualità si distinguono per gli elevati valori di fattore di potenza. Ciò è dovuto in gran parte ai sofisticati driver elettronici che utilizzano, che incorporano un fattore di potenza attivo. Correzione del fattore di potenza (PFC). Questa attenzione ai dettagli da parte dei produttori è ciò che distingue l'illuminazione ad alte prestazioni dalle alternative di qualità inferiore.

Quando il basso fattore di potenza è un problema

Quindi, quando un basso Fattore di Potenza inizia davvero a causare problemi? Non esiste un unico numero magico, in quanto può dipendere dalle dimensioni dell'impianto e dalle regole dell'azienda elettrica. Tuttavia, in generale:

• Molte società di servizi iniziano a penalizzare i grandi clienti industriali o commerciali se il Fattore di Potenza complessivo dell'impianto scende al di sotto di 0,90 o 0,85.
• In qualsiasi installazione, un fattore di potenza inferiore a 0,80 è generalmente considerato scarso e indica inefficienze significative e un potenziale sovraccarico dei circuiti.
• Per le singole apparecchiature, in particolare quelle elettroniche come Driver LEDUn basso fattore di potenza (ad esempio, inferiore a 0,7) può essere segno di un'alimentazione mal progettata o di qualità inferiore.

È possibile migliorare il fattore di potenza?

Quindi, se un basso Fattore di potenza può causare questo tipo di problemi e inefficienze, la domanda successiva è: si può fare qualcosa? La buona notizia è che in molti casi è possibile migliorare il fattore di potenza. Questo processo è generalmente noto come correzione del fattore di potenza.

Che cos'è la correzione del fattore di potenza (PFC)?

La correzione del fattore di potenza, o PFC, si riferisce alle tecniche e alle tecnologie utilizzate per aumentare il fattore di potenza di un carico elettrico, o di un intero sistema elettrico, avvicinandolo al valore ideale di 1,0. L'idea di base è quella di compensare la potenza reattiva assorbita dal carico o di ridurre la distorsione armonica che esso crea, in modo che la potenza apparente prelevata dalla sorgente sia più vicina alla potenza reale consumata. In questo modo l'intero sistema funziona in modo più efficiente.

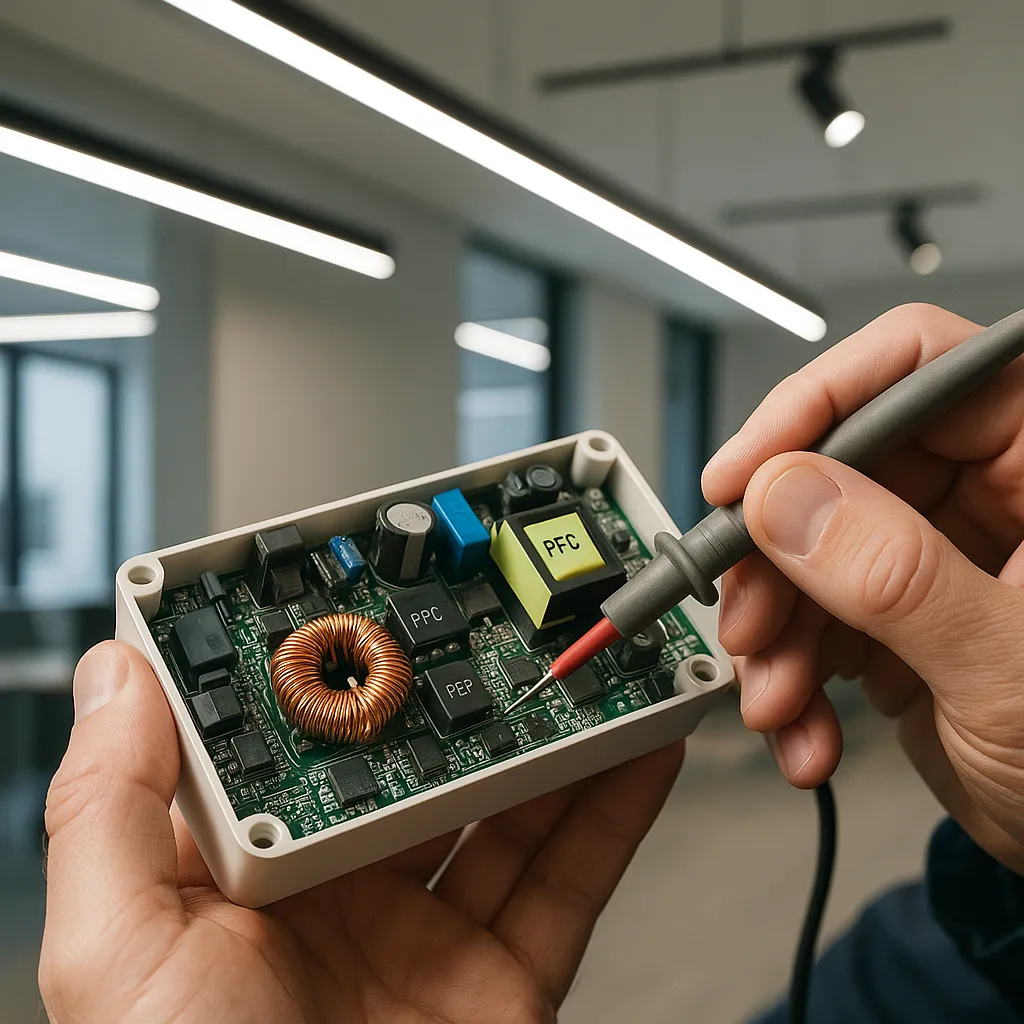

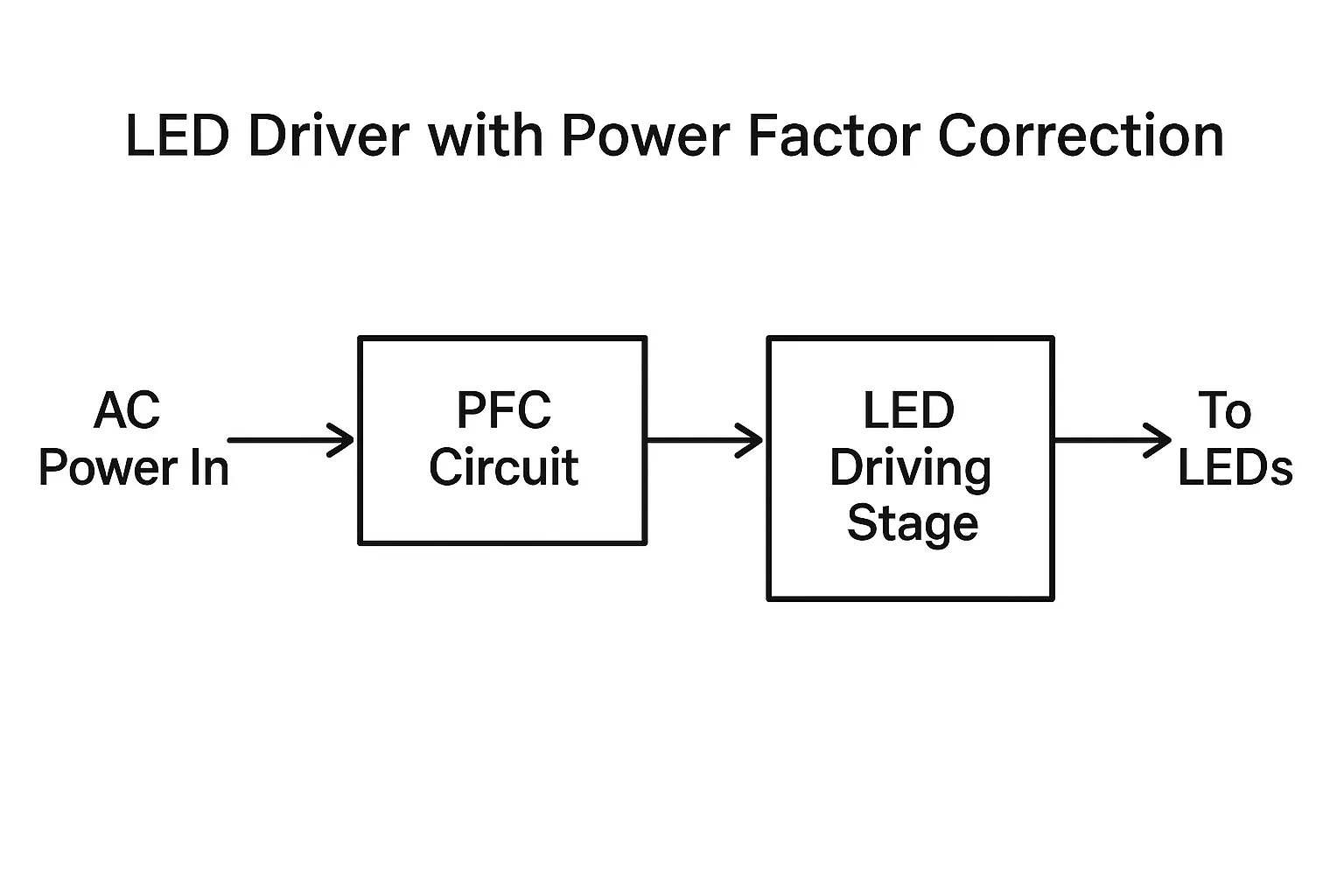

PFC nell'elettronica moderna

Molti dispositivi elettronici moderni, in particolare quelli che utilizzano alimentatori a commutazione (e sono molti al giorno d'oggi), sono spesso dotati di circuiti PFC integrati. I produttori lo fanno per alcuni motivi.

• A volte si tratta di soddisfare le normative sull'efficienza energetica o gli standard che richiedono un fattore di potenza minimo per alcuni tipi di apparecchiature.
• Inoltre, i loro prodotti sono migliori cittadini della rete elettrica, in quanto prelevano energia in modo più pulito.
• Ad esempio, una buona qualità Driver LED includono quasi sempre circuiti PFC attivi. In questo modo si garantisce la Apparecchi a LED funzionano con un elevato fattore di potenza, il che li rende efficienti fin dall'inizio e facili da integrare negli impianti elettrici degli edifici.

Metodi di correzione a livello di sistema

Per le strutture più grandi, come le fabbriche o i grandi edifici commerciali che possono avere molti carichi induttivi (si pensi a molti motori di grandi dimensioni), a volte la correzione del fattore di potenza viene effettuata a livello di sistema complessivo, piuttosto che solo all'interno di ogni apparecchiatura.

• Il metodo più comune è l'installazione di banchi di condensatori. Questi condensatori forniscono una potenza reattiva di ingresso per compensare la potenza reattiva di uscita assorbita dai carichi induttivi.

• In alcune applicazioni industriali di grandi dimensioni, possono essere utilizzate altre tecnologie come condensatori sincroni o filtri armonici attivi.

  Queste soluzioni a livello di sistema sono solitamente progettate e installate da ingegneri elettrici specializzati sulla base di un'analisi dettagliata dei carichi elettrici dell'impianto.

Fattore di potenza Cos Phi: Un marchio di qualità ed efficienza

Come abbiamo visto, il fattore di potenza Cos Phi non è solo un termine tecnico oscuro. Indica l'efficienza con cui l'energia elettrica viene utilizzata in un sistema. Ciò include la moderna illuminazione a LED.

Un fattore di potenza elevato e ben mantenuto significa semplicemente meno spreco di energia. Significa anche un migliore utilizzo dell'infrastruttura elettrica e spesso può portare a una riduzione dei costi operativi per l'utente finale.

Per tutti i professionisti che si occupano di lavori elettrici, dalla progettazione all'installazione, prestare molta attenzione al fattore di potenza è semplicemente intelligente. È un riflesso diretto di una buona progettazione e dell'efficienza con cui l'energia viene utilizzata sul lavoro.

A Stella scintillantePrendiamo molto sul serio l'idea dell'efficienza elettrica. Sappiamo che un prodotto di illuminazione veramente eccellente deve avere buone prestazioni elettriche, non solo un bell'aspetto o una buona luminosità.

Per questo motivo, il raggiungimento di un elevato fattore di potenza Cos Phi è una parte fondamentale del modo in cui progettiamo e realizziamo tutti i nostri apparecchi LED. Questo vale per tutta la nostra vasta gamma, compresi i nostri luci lineari, luci per armadi, luci per armadi, luci per uffici, luci per esterni, e il nostro popolare sistemi di illuminazione a binario.

La nostra costante attenzione alla progettazione accurata e al rigoroso controllo di qualità fa sì che gli apparecchi Sparkle Star non solo offrano un'illuminazione brillante, ma funzionino anche con un'eccezionale efficienza elettrica, soddisfacendo o superando costantemente i parametri di riferimento del settore. Riteniamo che questo rappresenti un vero vantaggio.

Vi invitiamo a vedere di persona la differenza di Sparkle Star. Esplorate le specifiche dettagliate dei nostri prodotti o contattate il nostro team per discutere di come le nostre soluzioni di illuminazione LED ad alto fattore di potenza Cos Phi possano migliorare le vostre offerte e avvantaggiare i vostri clienti. Siamo certi che scoprirete che collaborare con Sparkle Star significa scegliere qualità e prestazioni su cui poter contare.
